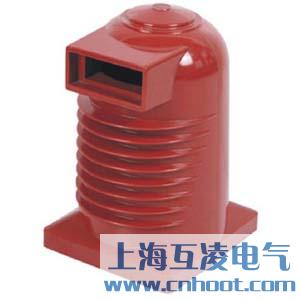

CH3-24KV/225觸頭盒

產品名稱：CH3-24KV/225觸頭盒
型號：CH3-24KV-225
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

觸頭盒采用環氧樹脂結構，用于各種手車式開關柜，起絕緣隔離和聯接過渡作用。安裝中心距離為250mm,適用額定電壓10KV，電流2500A~3150A。觸頭盒在額定電流下，長期工作下出線端部溫升不超過65℃。

型號及其含義

使用條件

1.海拔高度不超過1000M；

2.周圍氣溫+40℃~10℃；

3.當空氣溫度+20℃時，相對濕度布超過95%；

4.無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。

技術數據與要求

1.觸頭盒同觸頭對地應能耐受工頻實驗電壓（有效性）42KV，歷時5分鐘，雷電沖擊（峰值)75KV；

2.觸頭盒在額定電流下，長期工作下出線端部溫升不超過65℃；

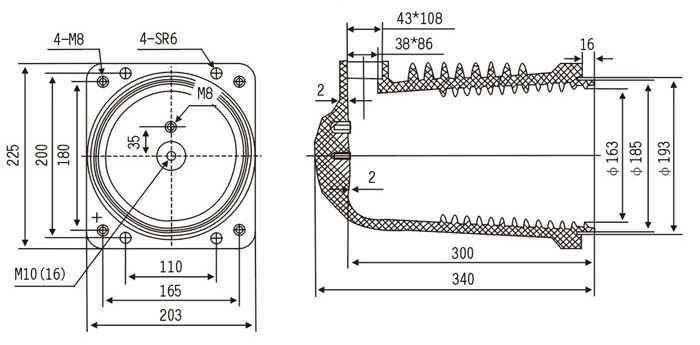

3.觸頭盒外形及安裝尺寸見附圖。

產品名稱：
CH3-24KV/225觸頭盒

型號：
CH3-24KV-225

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
