LZZBW-35A電流互感器原理

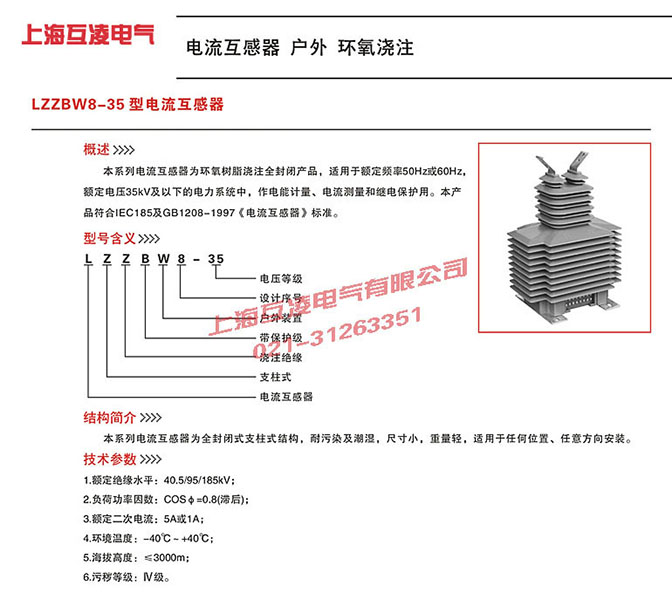

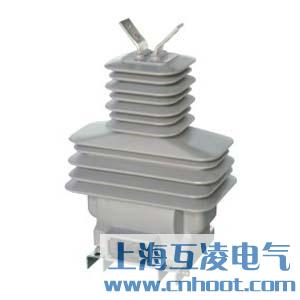

LZZBW-35A電流互感器（戶外）概述 LZZBJ71-35W 型電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。

LZZBW-35A電流互感器參數

1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。

注意事項

電流互感器 - 使用注意事項電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。
電流互感器運行時，副邊不允許開路。原因如下：
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2
⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電
⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全
⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
