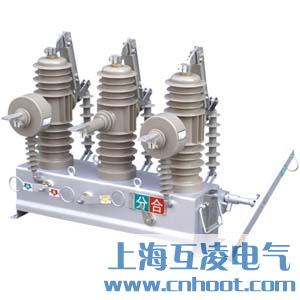

產品概述

ZW43A-12戶外高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。符合下述標準：GB/T1984《高壓交流斷路器》、GB/T11022《高壓開關設備和和控制設備標準的共用技術要求》、DI402《交流高壓斷路器訂貨技術條件》。

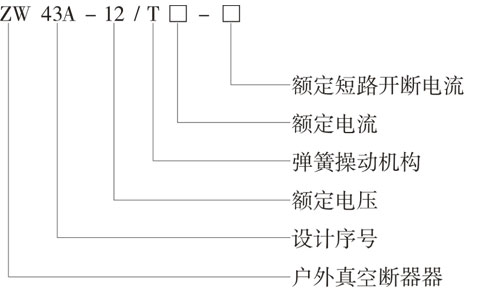

型號及其含義

產品特點

真空滅弧室采用專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好，便于運輸；

操作機構采用高可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命可高達30000次；

環氧樹脂封裝：符合環保要求；已被廣泛驗證的戶外性能；耐臭氧和紫外線；堅固、輕、不易碎裂；

永磁機構：運動部件少；無須維護保養；應用雙穩態永磁技術；

采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；

手動分閘裝置：當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；

位置檢測器：接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；

開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好；

可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；

可與控制器配套實現遙控、遙測、遙信、遙調“四遙”功能。

常用產品型號：ZW43-12/400-12.5、ZW43-12/630-16、ZW43-12/630-20

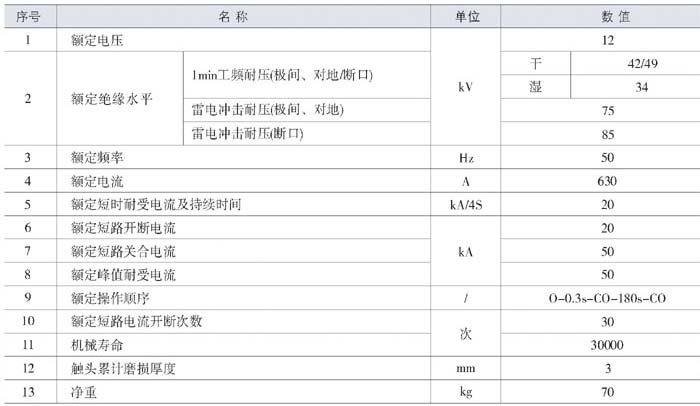

主要技術參數

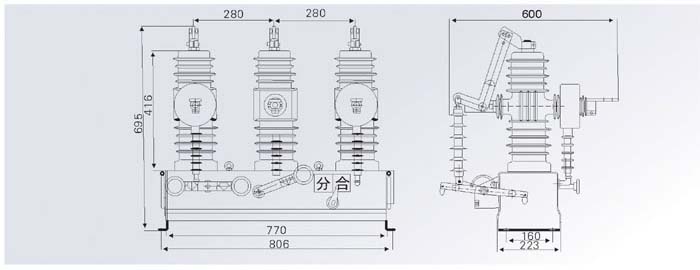

外形及安裝尺寸
